更多详细说明    [喜工全自动丝印机]IMD工艺流程详解

[喜工全自动丝印机]IMD工艺流程详解

无论你是手机界或者汽车界或者家电界或者任何工业产品的CMF,都遇到过一个越来越普及的工艺,本质上讲就是一张膜的工艺,学名叫——薄膜装饰。

薄膜装饰运用领域广泛,主要包括IMD、OMD、彩板、水转印、烫印等,今天,我们来了解一下几种常见薄膜装饰制程工艺。

分别是模内装饰,膜外装饰,彩板,水转印和热转印。

01

模内装饰 IMD

概念IMD〉

将印刷完成的薄膜利用不同型式置入模具,经射出成型后,得到具有印刷质感之成型,結合产品设计、模具技术部与传统后加工技术为一体的制程技术。主要应用材料包含片材、树脂、油墨三部分。

模内装饰技术分类及制程工艺IMD〉

一般模内装饰按照制程及产品结构形状的不同,大致分为三种:

In-Mold Label 模內贴标,简称IML-2D

In-Mold Roller 模內转印,简称IMR-2D

In-Mold Forming模內热压,简称IMF-3D

In-Mold Label 模內贴标制程

图 IML工艺流程

In-Mold Roller 模內转印制程

制程步骤:将薄膜送进模具內并定位,接着合模后图样转印至射出产品,打开模具后薄膜剥离,产品顶出。

技术特点:生产速度快、良率稳定、成本低,符合3C产业需求变化大、生命周期短的需求。 应用产品:手机、数码相机及3C产品等。

图 IMR应用工艺

In-Mold Forming 模內热压制程

图 IMF应用工艺

02

膜外装饰 OMD

概念OMD〉

模外装饰(Out Mold Decoration)简称OMD,是视觉、触觉、功能整合展现,IMD延伸之装饰技术,是一种結合印刷、纹理结构及金属化特性之3D表面装饰技术。

模外装饰技术分类及制程OMD〉

OMD分为OMF和OMR。

OMF(Forming Film):在OMD中,具有包覆膜,需有后段沖切制程。

OMR(Release Film) :在OMD中,薄膜可撕开,避免沖切制程 。

图 OMF简单工艺展示

模外装饰技术应用工艺OMD〉

图 模外装饰技术应用工艺

注: 使用OMF制程需要剪裁,使用OMR制程不需要剪裁,但增加UV制成。

03

彩板/彩涂钢板

概念彩板〉

彩涂板又指彩涂钢板、彩板,是一种带有有机涂层的钢板。彩色涂层钢板是以冷轧钢板和镀锌钢板为基板,经过表面预处理(脱脂、清洗、化学转化处理),以连续的方法涂上涂料(辊涂法),经过烘烤和冷却而制成的产品。彩板在白色家电领域应用广泛,以及电视机后壳、电脑机箱、小家电、船舶内饰、家居装饰等方面均有应用。

彩板分类彩板〉

按市场用途分类

彩涂钢板市场用途主要分为建筑、家电和交通运输等三部分,其中建筑领域所占比例最大,家电业次之,交通运输业只占较少一部分。

按基板分类

通常用于有机涂层钢板的基板有:冷轧板、热镀锌板、电镀锌板、合金化板、镀锌铝板、电镀锌合金板、镀锡板、镀铬板、铝板等。

按工艺分类

按涂覆方法不同,有喷涂法、辊涂法、粉末法、复膜法、印刷法等工艺制得的有机涂层钢板。因涂覆次数不同还可分为一涂一烘、两涂两烘、三涂三烘等不同工艺涂覆制得的有机涂层钢板。另外,还可按压花和印花加工分,如木纹、大理石纹等。

按涂料分类

通常按用于彩涂板的涂料分类,主要有聚氯乙烯涂层钢板,聚酯涂层钢板,丙烯酸涂层钢板,氟碳涂层钢板、硅聚酯涂层钢板等。

按涂层性能分类

按有机涂层性能可分为高耐候涂层板、耐高温涂层板、自熄涂层板、灭菌涂层板、不粘雪涂层板、耐指纹涂层板以及自润滑涂层板等。

彩板的种类及其构成彩板〉

PCM彩板

PCM彩板即为热镀锌基板上的连续辊涂装饰。1936年,第一代彩板PCM起源于美国,最初用于替代木质百叶窗。

PCM也叫彩色预涂钢板,第一代彩板产品,就是在金属基板上进行预先涂装,即在金属表面喷涂油漆。该类产品主要优势在于色彩丰富,生产效率高,成本优势较大。但一般为单色产品,可能不适于高档产品的外观,但在欧洲品牌的冰箱、以及国内的洗衣机等产品中都得到广泛应用。

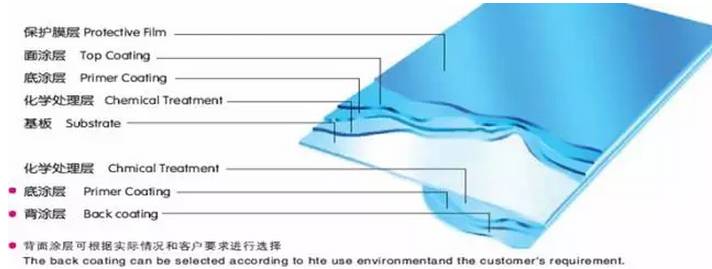

图 PCM彩板结构

PPM彩板

印刷PPM彩板是为了增加产品丰富图案效果的同时又能保证产品防腐性能而专门设计的一种彩色涂层钢板。

PPM产品为第四代彩板产品,为辊涂彩板,涂覆次数可达到两涂两烘甚至三涂三烘,外观效果不再局限于单色,可根据需求印刷做出丰富的外观效果。该产品几乎同时兼备了外观与品质以及成本优势,应用较为广泛。

图 PPM产品结构

VCM彩板

VCM即PET/PVC贴膜彩色钢板,通常是指将镀锌基板进行表面处理后涂敷(辊涂)或粘结有机薄膜并烘烤而成的产品。

VCM产品即在金属表面复合PVC薄膜,使其牢固结合,又称PET/PVC贴膜彩色钢板。该产品具有靓丽的外观、优异的加工性能、耐腐蚀耐刮伤等优点,且可实现低光到高光的不同效果。表面的膜材具备可印刷等特殊处理的特性,可表现出多种色彩及纹理效果。

图 VCM产品结构图

PEM彩板

PEM彩板不仅具备靓丽的外观和优秀的装饰效果,而且完全不含PVC,是真正意义上的绿色彩板,已经成为家电彩板和装饰彩板行业发展的新导向的新趋势。

PEM产品是VCM产品的环保升级,该产品去掉了VCM的PVC层,保留PET层,不仅具有靓丽的表面效果,且符合真正意义上的绿色环保。

图 PEM产品结构图

ACM彩板

ACM产品是一种新型复合彩板,是将PET与AL合金铂复合后与钢板进行层压,外观金属质感非常强烈。金属感的增强可直接提升家电外观的质感,适合应用于高档家电产品外观。

图 ACM产品结构图

彩板生产过程彩板〉

图 彩板生产过程及其产品应用

04

水转印

概念水转印〉

水转印是种通过水的作用,将平面印刷的图文转印至不同材质物体表面的技术。水转印又分为水标转印与水披覆转印(曲面披覆)两种,水标转印主要用于文字与写真图案的转印,水披覆转印则主要用于在整个物体表面进行完整的转印。

制程工艺水转印〉

图 水转印工艺制程

水转印工艺动态演示

水转印产品图,来自网络。

05

热转印

概念热转印〉

热转印是一项新兴的印刷工艺,由国外传入不过10多年的时间。该工艺印刷方式分为转印膜印和转印加工两大部分。

转印膜印刷采用网点印刷(分辨率达300dpi),将图案预先印在薄膜表面,印刷的图案具备层次丰富、色彩鲜艳等特点,能达到设计图案者的要求效果,并且适合大批量生产。

转印加工通过热转印机一次加工(加热加压)将转印膜上精美的图案转印在产品表面,成型后油墨层与产品表面溶为一体,逼真漂亮,大大提高产品的档次。但由于该工艺技术含量较高,许多材料均需进口。

制程工艺热转印〉

图 热转印工艺
